Specificaties

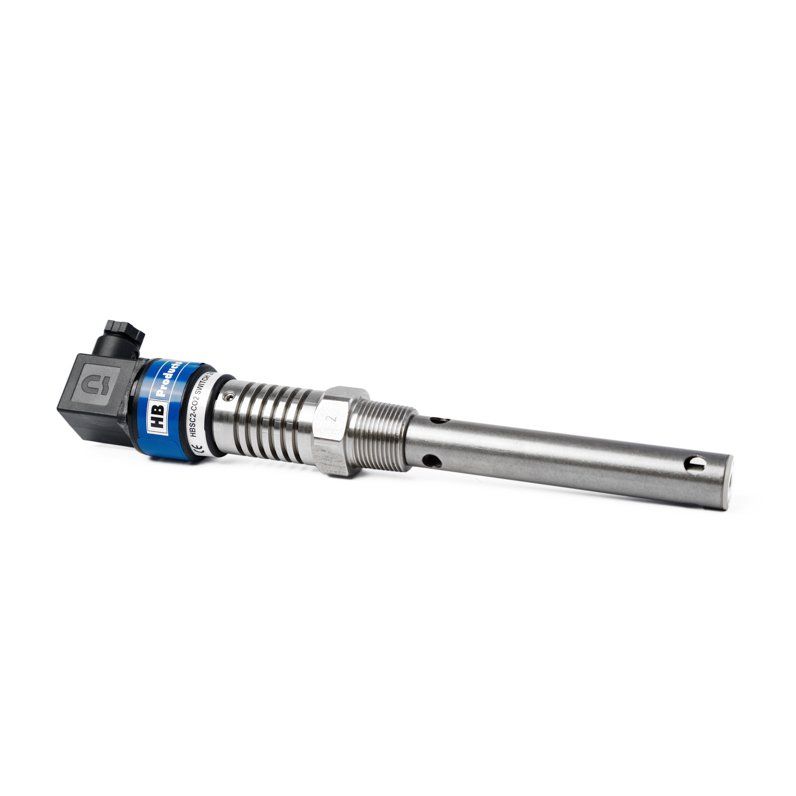

De HBSC2 is een niveauschakelaar voor het detecteren van vloeibaar CO2 in koelsystemen. Meestal wordt het geïnstalleerd in / op het vloeistofvat, maar het is ook geschikt voor installatie op andere locaties waar een niveau-indicatie nodig is. Het meetprincipe van de sensor maakt het uniek voor deze doeleinden, omdat de eigenschappen van het meetprincipe evenals de speciale constructie ervoor zorgen dat de sensor bestand is tegen hoge druk en lage koudemiddeltemperaturen.
Voeding:
- Voltage 24 V AC/DC + 10%
- Amperage 50 mA
- Plug connection DIN 43650 - 4 pins
Uitgang:
Transsistor Uitgang PNP or NPN
Contact functie NC or NO
Omgevings condities:
Omgevingstemperatuur -30...+50°C
Koudemiddel temperatuur -55...+30°C
Maximale druk 150 bar
Beveiliging IP65
Vibraties IEC 68-2-6 (4g)
Mechanische specificaties:
Draad connectie 3/4"
Materiaal - Mechanisch deel AISI 304 / PTFE
Materiaal - Electronisch deel Nylon 6 (PA)
Afmetingen 268x52x40
Gewicht 300 g
Goedkeuring:
EMC test EN 61000-2
- Complete oplossing met sensor en zender in één product.
- Eenvoudig te installeren door één draadmof. Een kosten-geoptimaliseerde oplossing.
- LED-indicatie voor voeding en alarmstatus.
- Uniek deelbaar ontwerp, dit maakt het eenvoudig de sensor te installeren en een diagnose te maken. Het elektronische onderdeel kan eenvoudig worden gedemonteerd van het mechanische deel door 2 kleine schroeven.
Beschrijvingstitel
Geef een beschrijving voor dit tabblad op en voeg informatie toe die interessant is voor sitebezoekers. Als u de tabbladen bijvoorbeeld gebruikt om diverse services uit te lichten, kunt u beschrijven wat deze service uniek maakt. Als u tabbladen gebruikt om menugerechten weer te geven, beschrijft u waarom een bepaald gerecht de moeite waard of ontzettend lekker is.
De HBSC2 niveauschakelaar geplaatst in een CO2 vloeistofvat.
Connection Diagram
Drawing
